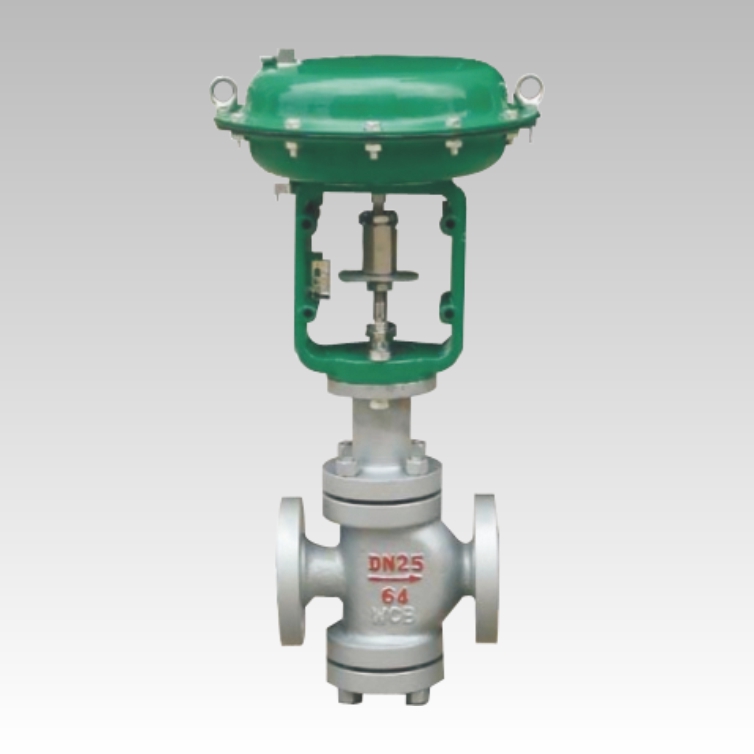

ZJHN 氣動薄膜雙座調節閥采用雙導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小流通量大，可調范圍廣，流量特性精度高。由于在閥芯的頂部及底部進行了導向，具有抗震耐磨的特點。調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求穩定性好，高可靠性、高壓、高壓差及流體介質中含淤漿易堵的工藝條件狀況下的良好控制。
標準技術參數
型 式：直通雙座鑄造球形閥
閥 尺 寸：DN20~200
額 定 壓 力：PN16、PN40、PN63、PN100
連 接 形 式：法蘭
法 蘭 標 準：鋼制法蘭按
GB9113-2000，HG/T20592
密封面型式：PN16為凸面
PN40、PN63、
PN100為凹凸面
法蘭端面距：按GB/T12221-2005
材 料： ZG230~450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：標準型(-20℃~+200℃)
低溫型(-60℃~-196℃)
散熱型(-40℃~+450℃)
波紋管密封型
壓蓋型式：壓板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
墊 片：型式，齒型和平型
材 料：F4/改性F4，不銹鋼+石墨
